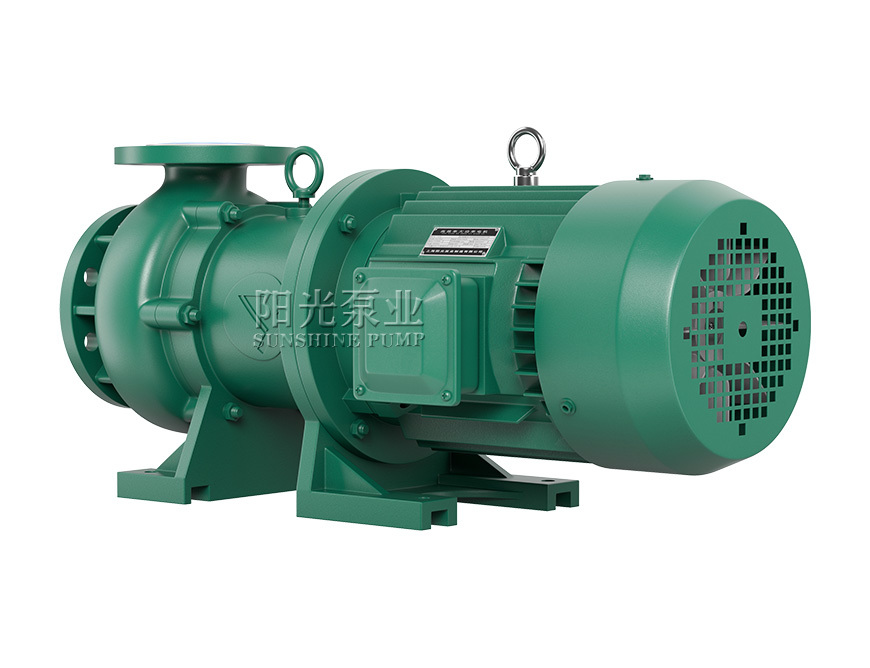

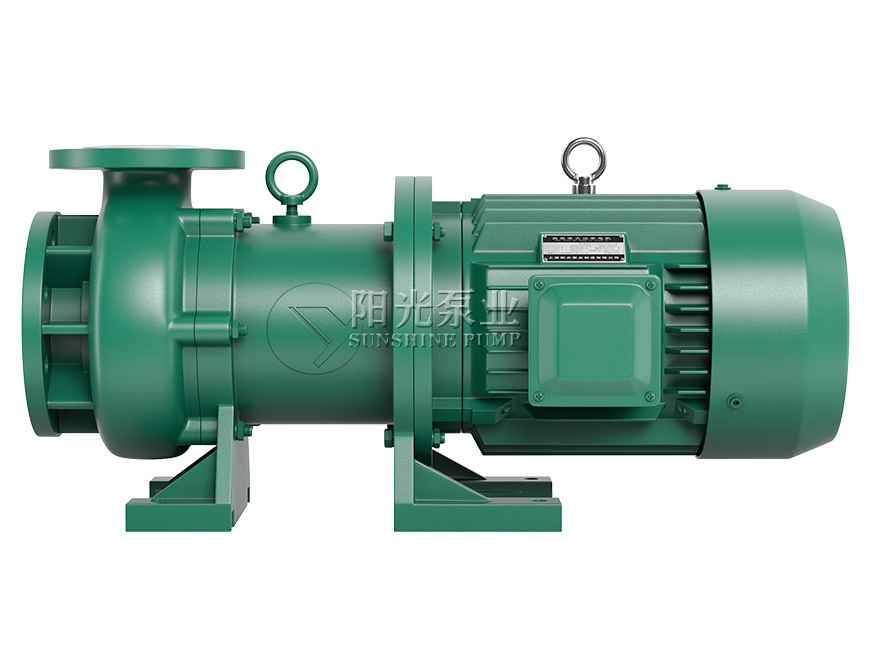

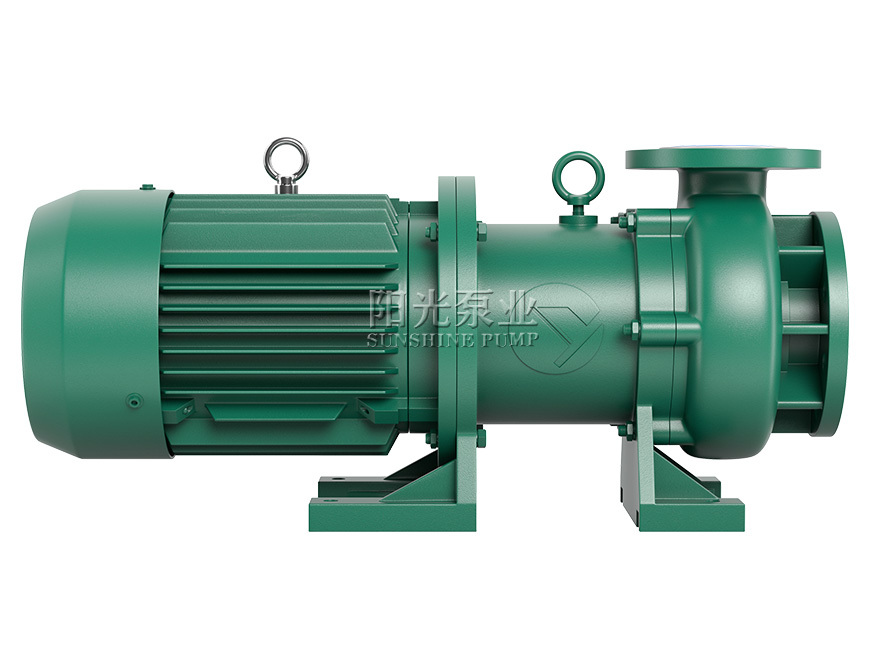

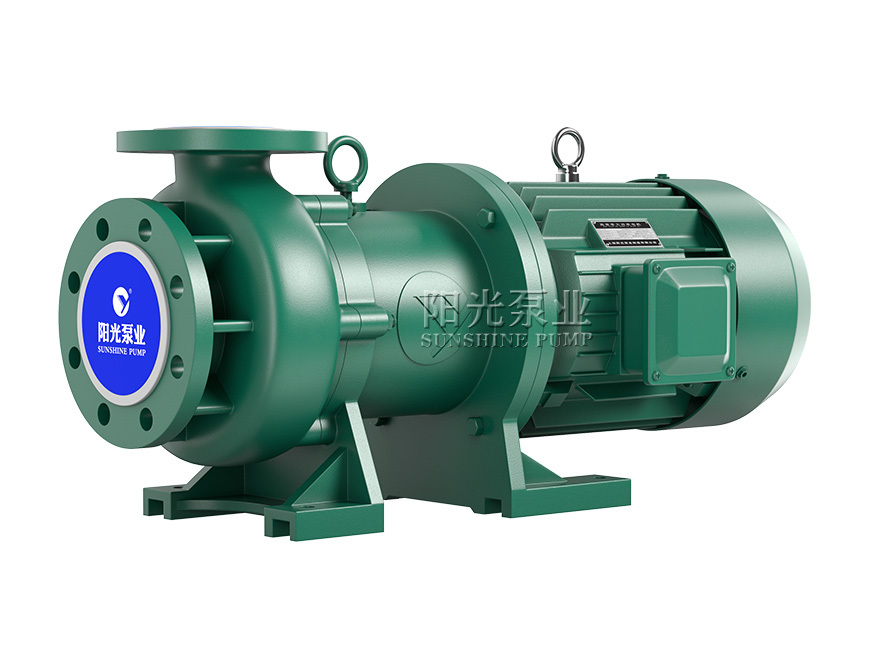

CQB-F型氟塑料磁力驱动泵

过流部件采用氟塑料合金,可输送任意浓度的腐蚀介质

CQB-F型氟塑料磁力驱动泵 三维视频
点击播放
产品简介

CQB-F氟塑料磁力驱动泵的过流部分选用氟塑料合金制造,可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质。取消了轴封,利用磁力耦合间接驱动,消除了滴漏的烦恼,不污染使用场地。CQB-F氟塑料磁力泵具有结构紧凑,外型美观,体积小,噪声低,运行可靠等优点。

工作原理

·驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力耦合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。

·坚固耐用的泵体结构虽然接触液体部分是氟塑料,但泵外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。

使用说明

·磁力泵应水平安装,不宜竖立,泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。

·当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底阀。

·泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。

·检查电机旋转方向是否与磁力泵转向标记一致。

·电机启动后,慢慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。

·泵停止工作前,应先关闭排出阀门,然后切断电源。

适用范围

·石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。

·使用温度:-20℃至100℃。

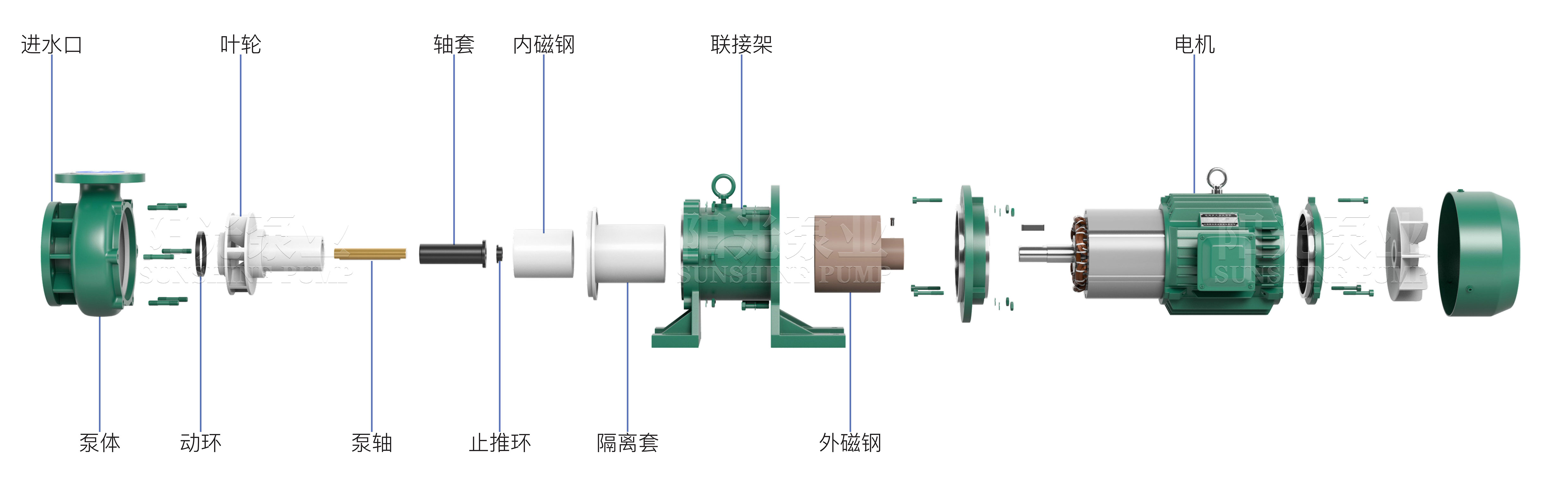

结构图纸

CQB-F磁力泵

性能参数

   序号
型号      流量
     (m³/h)
     扬程
     (m)
    功率
     (kW)
1CQB15-15-65F全氟0.83.20.18
2CQB20-15-75F全氟1.670.18
3CQB25-20-100F全氟2.510.50.37
4CQB32-20-110F全氟5.512.50.55
5CQB32-25-125F全氟3.6200.75
6CQB32-20-160F衬氟2321.1
7CQB32-20-160F(A)衬氟3.6322.2
8CQB40-25-120F全氟6.3150.75
9CQB40-25-125F全氟6.3201.1
10CQB40-25-130F(A)衬氟6201.1
11CQB40-25-160F(A)衬氟6.3323
12CQB40-25-200F(A)衬氟6.3505.5
13CQB40-40-100F全氟6110.55
14CQB40-40-125F全氟6.517.51.1
15CQB50-32-125F全氟12201.5
16CQB50-32-125F(A)衬氟12201.5
17CQB50-32-125F(A)12.5203
18CQB50-32-160F(A)衬氟12.5324
19CQB50-32-200F(A)衬氟12.5507.5
20CQB65-50-125F(A)新型A衬氟25204
21CQB65-50-125-150F新型B衬氟25204
22CQB65-50-150F-160衬氟老型20254
23CQB65-50-160F(A)衬氟老型25325.5
24CQB65-50-160F(A)衬氟新型B25325.5
25CQB65-50-180F(A)衬氟8385.5
26CQB65-40-200F(A)衬氟255011
27CQB80-65-125F(A)50207.5
28CQB80-65-160F(A)衬氟503211
29CQB80-50-200F(A)有轴承箱衬氟505015
30CQB80-50-200F(A)新型直连衬氟505015
31CQB100-80-125F(A)衬氟1002011
32CQB100-80-160F(A)衬氟1003218.5
33CQB50-32-250F衬氟206.33-4
34CQB65-40-250F衬氟2012.53-4
